Budowa własnego wzmacniacza DIY to świetny sposób na zrozumienie, jak działa sprzęt audio, oraz na stworzenie urządzenia dopasowanego do własnych potrzeb. Niezależnie od tego, czy jesteś początkującym entuzjastą elektroniki, czy szukasz nowego wyzwania, ten artykuł poprowadzi Cię krok po kroku przez proces budowy. Znajdziesz tu nie tylko szczegółowe instrukcje, ale także porady, jak uniknąć typowych błędów i jak wybrać odpowiednie komponenty.
Wzmacniacz DIY to nie tylko oszczędność pieniędzy, ale także możliwość dostosowania urządzenia do swoich preferencji. W tym artykule dowiesz się, jak zacząć, jakie narzędzia będą Ci potrzebne oraz jak złożyć wzmacniacz, który będzie działał bez zarzutu. Bez względu na to, czy chcesz zbudować wzmacniacz do gitary, czy do domowego systemu audio, znajdziesz tu wszystkie niezbędne informacje.
Najważniejsze informacje:- Podstawowe komponenty do budowy wzmacniacza to m.in. transformator, kondensatory, rezystory i tranzystory.
- Schemat elektryczny jest kluczowy – bez niego trudno będzie poprawnie połączyć elementy.
- Testowanie i kalibracja są niezbędne, aby wzmacniacz działał prawidłowo i zapewniał dobrą jakość dźwięku.
- Bezpieczeństwo podczas pracy z elektroniką to podstawa – zawsze sprawdzaj połączenia przed włączeniem urządzenia.
- Alternatywne projekty pozwalają na eksperymentowanie z różnymi typami wzmacniaczy, np. klasy D lub lampowe.
Podstawowe elementy potrzebne do budowy wzmacniacza DIY
Zanim zaczniesz budować wzmacniacz diy, musisz zgromadzić niezbędne komponenty. Bez nich nie uda Ci się stworzyć działającego urządzenia. Oto lista podstawowych elementów, które będą Ci potrzebne:
| Element | Opis |

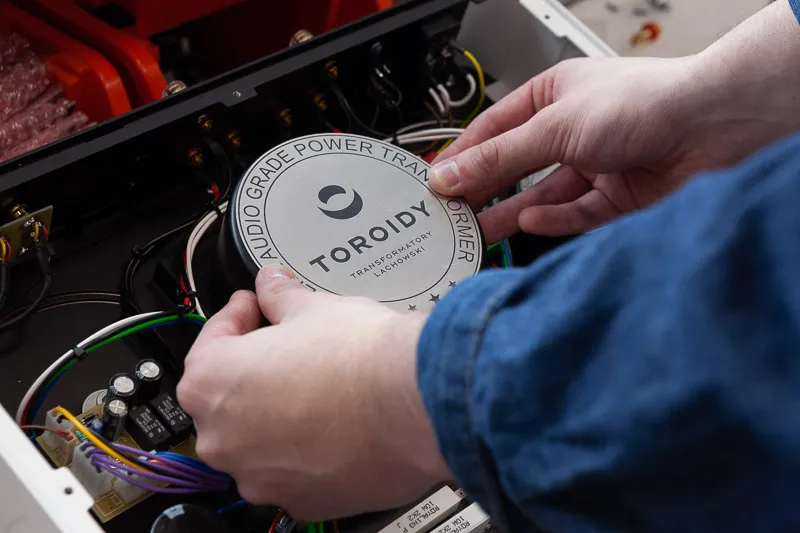

| Transformator | Dostarcza odpowiednie napięcie do zasilania wzmacniacza. |
| Kondensatory | Filtrują sygnał i stabilizują napięcie. |
| Rezystory | Ograniczają przepływ prądu w obwodzie. |
| Tranzystory | Wzmacniają sygnał audio. |
| Płytka drukowana | Łączy wszystkie elementy w jedną całość. |
Jak wybrać odpowiednie podzespoły do wzmacniacza
Wybór komponentów do wzmacniacza audio diy może być trudny, ale kluczowe jest dopasowanie ich do projektu. Przede wszystkim zwróć uwagę na parametry techniczne, takie jak moc, napięcie i tolerancja. To one decydują o jakości dźwięku i stabilności pracy urządzenia.
Najczęściej używane podzespoły to tranzystory bipolarne, kondensatory elektrolityczne i rezystory węglowe. Dla wzmacniacza gitarowego diy warto wybrać elementy o wyższej wytrzymałości, ponieważ gitary generują silniejsze sygnały. Pamiętaj, że lepsze komponenty często przekładają się na lepszą jakość dźwięku.
Schemat elektryczny wzmacniacza – jak go odczytać i zastosować
Schemat elektryczny to mapa, która pokazuje, jak połączyć wszystkie elementy w wzmacniacz diy. Bez niego trudno będzie uniknąć błędów. Na schemacie znajdziesz symbole reprezentujące poszczególne komponenty, takie jak rezystory, kondensatory czy tranzystory.
Oto kilka wskazówek, jak czytać schemat:
- Linie oznaczają połączenia między elementami.
- Symbole reprezentują konkretne komponenty, np. trójkąt to wzmacniacz operacyjny.
- Numery przy symbolach wskazują wartości, np. rezystancję w omach.
Krok po kroku: montaż wzmacniacza od podstaw
Przed rozpoczęciem montażu przygotuj narzędzia: lutownicę, cyna, pęsetę i multimetr. Bez nich trudno będzie poprawnie złożyć wzmacniacz diy. Multimetr przyda się do sprawdzania połączeń i napięć.
Montaż zaczyna się od umieszczenia komponentów na płytce drukowanej. Najpierw zamontuj rezystory, potem kondensatory, a na końcu tranzystory. Każdy element lutuj starannie, aby uniknąć mostków lutowniczych. Po złożeniu sprawdź wszystkie połączenia multimetrem.
Najczęstsze błędy przy budowie wzmacniacza i jak ich uniknąć
Budowa wzmacniacza diy to proces, w którym łatwo popełnić błędy. Najczęstszym problemem są źle wykonane połączenia lutownicze, które mogą prowadzić do zwarć. Innym błędem jest użycie nieodpowiednich komponentów, np. rezystorów o zbyt niskiej mocy.
Pamiętaj, aby zawsze sprawdzać wartości komponentów przed montażem. Używaj multimetru do testowania połączeń. Jeśli wzmacniacz nie działa, zacznij od sprawdzenia zasilania i połączeń masy.
Zawsze testuj wzmacniacz na niskim napięciu przed pełnym uruchomieniem. To pomoże uniknąć uszkodzeń.
Testowanie i kalibracja wzmacniacza po złożeniu
Po złożeniu wzmacniacza diy przychodzi czas na testowanie. Najpierw podłącz go do źródła sygnału, np. telefonu lub komputera. Upewnij się, że głośnik jest prawidłowo podłączony. Jeśli wszystko działa, przejdź do kalibracji.
Kalibracja polega na dostosowaniu parametrów wzmacniacza, takich jak wzmocnienie i pasmo przenoszenia. Użyj potencjometrów do regulacji głośności i barwy dźwięku. Pamiętaj, że zbyt wysokie wzmocnienie może prowadzić do zniekształceń.
Alternatywne projekty wzmacniaczy DIY dla zaawansowanych

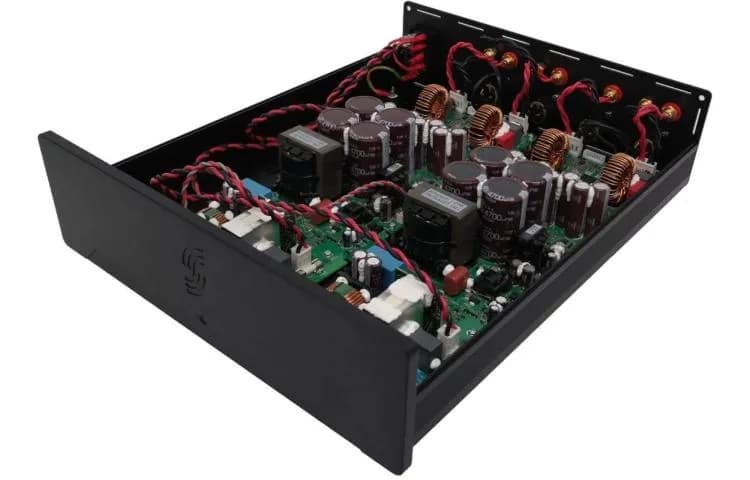

Jeśli masz już doświadczenie w budowie wzmacniacza diy, możesz spróbować bardziej zaawansowanych projektów. Wzmacniacz klasy d diy to świetny wybór dla tych, którzy szukają wysokiej wydajności i niskiego zużycia energii. Innym ciekawym projektem jest wzmacniacz lampowy, który oferuje ciepły, analogowy dźwięk.
| Typ wzmacniacza | Zalety | Wady |
| Klasy D | Wysoka wydajność, małe rozmiary | Wymaga precyzyjnego projektowania |
| Lampowy | Ciepły, naturalny dźwięk | Wysokie koszty komponentów |
| Hybrydowy | Łączy zalety tranzystorów i lamp | Złożona konstrukcja |
Jak poprawić jakość dźwięku w samodzielnie zbudowanym wzmacniaczu
Jakość dźwięku w wzmacniaczu audio diy zależy od wielu czynników. Jednym z najprostszych sposobów na poprawę jest wymiana tanich komponentów na lepsze. Na przykład, kondensatory foliowe mogą znacząco poprawić klarowność dźwięku.
Innym sposobem jest modyfikacja obwodów. Dodanie filtrów dolnoprzepustowych może zmniejszyć szumy, a zastosowanie lepszych wzmacniaczy operacyjnych poprawi dynamikę. Pamiętaj, że każda zmiana powinna być przemyślana i testowana krok po kroku.
Bezpieczeństwo podczas pracy nad wzmacniaczem – co musisz wiedzieć
Praca nad wzmacniaczem diy wymaga zachowania ostrożności. Prąd elektryczny może być niebezpieczny, dlatego zawsze sprawdzaj połączenia przed włączeniem urządzenia. Używaj narzędzi z izolowanymi uchwytami i unikaj pracy w wilgotnych pomieszczeniach.
Oto kilka zasad bezpieczeństwa:
- Zawsze odłączaj zasilanie przed modyfikacjami.
- Używaj okularów ochronnych podczas lutowania.
- Nie dotykaj elementów pod napięciem.
Gdzie znaleźć dodatkowe zasoby i wsparcie dla projektów DIY
Jeśli potrzebujesz pomocy przy budowie wzmacniacza diy, warto skorzystać z forów internetowych. Na platformach takich jak Elektroda.pl znajdziesz doświadczonych użytkowników, którzy chętnie odpowiedzą na Twoje pytania. To także świetne miejsce, aby znaleźć gotowe schematy i porady.
Innym źródłem wiedzy są strony poświęcone elektronice, np. Instructables lub YouTube. Tam znajdziesz tutoriale krok po kroku, które pomogą Ci zrozumieć trudniejsze zagadnienia. Pamiętaj, że nauka przez praktykę to najlepszy sposób na opanowanie budowy wzmacniacza gitarowego diy czy innych projektów.
Jak osiągnąć sukces w budowie zaawansowanych wzmacniaczy DIY
Budowa zaawansowanych wzmacniaczy DIY, takich jak wzmacniacz klasy D czy lampowy, wymaga wiedzy i precyzji. Artykuł podkreśla, że kluczem do sukcesu jest wybór odpowiednich komponentów, takich jak kondensatory foliowe czy lepsze wzmacniacze operacyjne, które znacząco poprawiają jakość dźwięku. Dodatkowo, modyfikacje obwodów, np. dodanie filtrów dolnoprzepustowych, mogą zmniejszyć szumy i zwiększyć dynamikę.
Bezpieczeństwo podczas pracy to kolejny istotny aspekt. Zawsze należy odłączać zasilanie przed modyfikacjami i używać narzędzi z izolowanymi uchwytami. Artykuł zwraca uwagę na fora internetowe, takie jak Elektroda.pl, oraz platformy jak Instructables, które oferują gotowe schematy i wsparcie doświadczonych użytkowników. To nieocenione źródła wiedzy dla każdego, kto chce zgłębić tajniki budowy wzmacniaczy.
